整形制砂机也叫作立轴冲击破、立式制砂机，是目前应用较多的制砂设备，成砂率相比其他类型的制砂设备高出20%-50%。制砂冲击破广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的细碎造砂，也能应用于骨料整形。

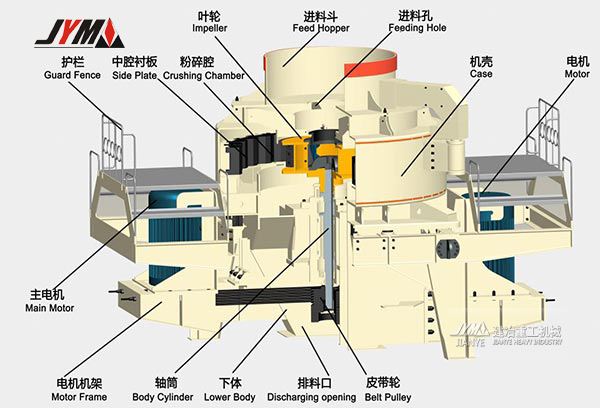

整形制砂机的工作原理：

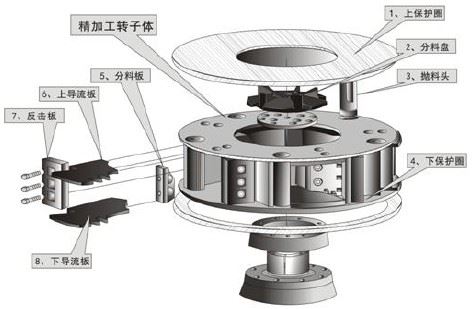

全中心进料，物料落入叶轮，由分料锥给予初始速度，并均匀分配个多个流道，进入流道内的物料会继续离心加速，最终会由叶轮周边的抛料头以70-80m/s的线速度抛出，抛出的物料会继续冲击周护板及周护板上形成的料层。因此基本为分料——抛料——冲击，此过程中既有石打铁、也有石打石，但料层形成后，物料间相互作用增加。全中心进料由于物料率先先冲击周护板，细碎能力更强，因此常常用于加工机制砂。 瀑流进料，物料先由叶轮上端粉料器初步粉料，一部分物料进入叶轮中心，这部分物料的分料、抛料和全中心进料是一样的；另一部分物料会有叶轮两边落下，形成连续的物料幕，即“物料瀑布”，而被叶轮加速甩出的物料就会率先冲击物料幕，之后物料会冲击机壳上的周护板。瀑流模式是物料之间先撞击，然后才是周护板，物料间的撞击摩擦优先，因此更加有利于粒形优化，因此侧重于骨料整形，附属制砂。

整形制砂机的一些特点：

1、整形制砂机也叫立轴冲击破。是九十年代开发的细碎制砂设备，也是目前世界上广泛用于替代锥碎机、对辊机、球磨机的机型。

2、运转平稳，结构简单、操作维修、安装方便。

3、破碎效率高、细碎能力强。通过量大，成砂率高，与同等功率下其它制砂设备相比，产量提高20%-50%，而且性能比较稳定。

4、具有整形功能、产品呈立方状、堆积密度大，受物料水份影响小，可湿法制沙。

6、生产过程中，石料能形成保护底层，机身磨损少，经久耐用，可破碎中硬、特硬物料（如刚玉、烧结铝钒土等）。

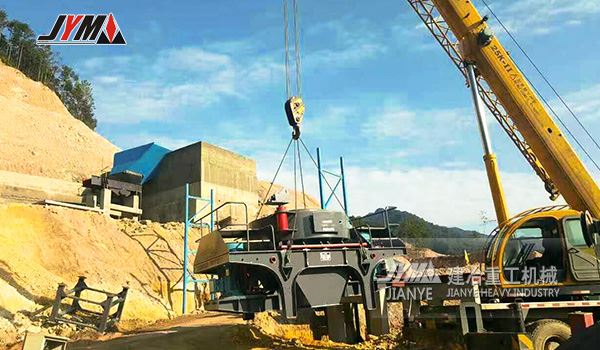

7、可移动改装，适应移动破碎制砂的节奏。

整形制砂机重要部位出现问题的解决办法：

1，轴承发热

轴承发热的原因一是因为制砂机轴承油量少或者是轴承内进入粉尘，不利于润滑，从而造成轴承发热，这就需要我们利用双泵供油清洗轴承，如果油泵泄露则必须更换，以免造成更大的损失；另一方面就可能是轴承损坏，如果检查确实损坏，就需要更换轴承。

2，轴上、下端密封圈损坏

一是因为上轴套上移摩擦上压盖底面引起发热；其二是因为下轴套下移摩擦下端盖内底面引。

3，轴上、下端渗油

这就需要操作人员仔细检查密封圈是否磨损，由于密封圈要随着轴承上下移动，从而造成密封圈磨损而产生漏油，这时只要更换密封圈就可以了。

整形制砂机维护保养四个要点要谨记：

1、定期停机打开观察门观察冲击式制砂机内部磨损情况，中心入料管、锥帽、叶轮上、下流道衬板、圆周护板、耐磨块的磨损程度，磨损后应及时更换或修补，更换耐磨块时应同时更换，保证耐磨块重量相同。严禁破碎机工作过程中打开观察门观察内部工作情况，以免发生危险。发现叶轮体磨损及时更换找制造厂家修补。特别注意，未经制造厂家同意，严禁私自自制叶轮。

2、制砂机在工作到400小时的时候应适量的加入润滑脂，到工作到2000小时的时候就要打开主轴总成对承进行清洗了，如果工作到7200小时的时后就必须更换新的轴承了。

3、传动三角胶带拉紧力大小应调整适当，以保证三角胶带应进行分组选配，便其每组长度尽可能一致。应调整便两电机电流差值不超过15A。

4、在工作过程中，因制砂机属于高速运转的设备，应该特别的注意安全。工作人员应远离设备，若需上机修理的话，必须断电后方可进行操作。
