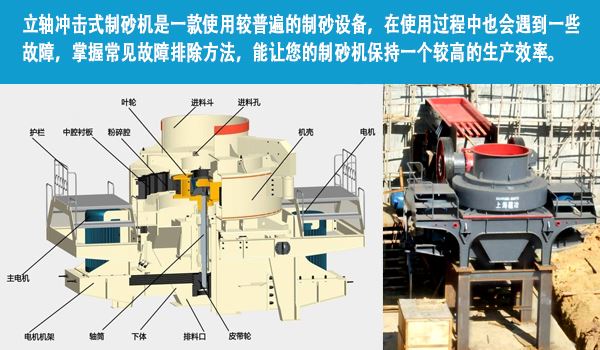

1、轴承和传动装置

轴承是通过电机和三角带对叶轮和破碎装置起到传动作用的装置，轴承主要有主轴、轴承和轴承座组成。

2、底座

底座一般为四棱形状，它的中心部位是轴承，两侧则是排料装置，电动机则在底座的纵向部位。

3、润滑系统

制砂机在运行当中的润滑部位主要是轴承部位，通常将对轴承的润滑加油采取特定的油泵进行添加。

4、进料斗

制砂机的进料斗通常是一种圆筒体装置物料的部分，它具有很好的耐磨性，安装有耐磨环，防止没有进行破碎的物料的对其的很强的摩擦力，给料斗是物料从送料设备到破碎机内部进行破碎 的一个重要的过渡装置。

5、物料筛分器

物料筛分器是在制砂机对物料进行一定的破碎之后对物料进行筛分的一个结构，它主要是用于当物料破损之后一部分已经达到破碎标准的物料会通过物料筛分器而被送出制砂机，而另外一部 分没有达到设定粒度要求的物料则会在物料筛分器的作用下进入到破碎腔进行二次破碎，终达到合格的物料粒度。

6、涡动破碎腔

它是由两段圆柱体组成的环形空间，通过叶轮在破碎机内部的高速旋转对物料形成打击和摩擦。

7、叶轮

制砂机的叶轮主要是由一种特殊的材料制成，安装在轴承的两段，通过高度旋转将进入到叶轮中心的物料均匀的分撒到各个部位，这样强有力的冲击造成物料的粉碎。
